Klart jag bygger/byggt en egen kajak!

sarantest utförd

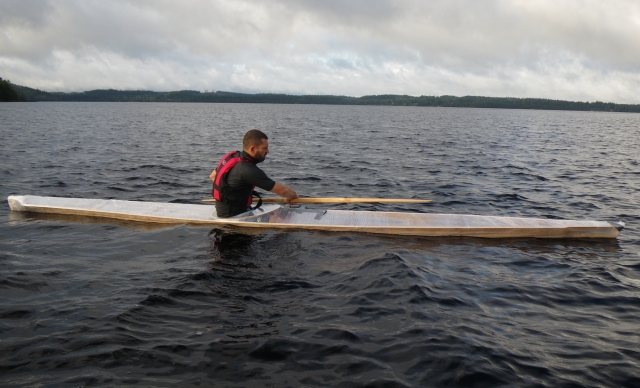

Nu är ramen på kajaken såpass klar att jag har vågat mig på en plastfolietest.
Testen avlöpte väl, tre lager packplast ser ganska skört ut men när jag skulle ta av plasten igen märkte jag att det nästan inte gick att trycka igenom plasten.
Kajken var stabilare än jag hade förväntat mig med tanke på att skrovet är ganska runt och kajaken är smal (ca 48cm).


Testen filmades och jag har lyckats redigera ihop någon form av film, den finns för allmän beskådan här:
http://www.youtube.com/watch?v=t9iAeKZzOmU

/Mattias


Bilagor

  • st_smal.jpg
    192.2 KB · Visningar: 1,939
Att rolla under saranwrap test ger respekt

Brutalt att du vågade dig på en roll under testet, jag vågade knappt sätta mig i kajaken när jag testade.

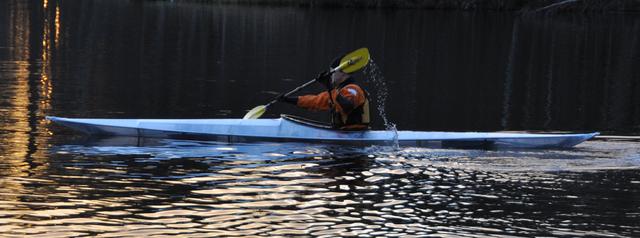

Nu har jag provpaddlat mina första egenhändigt designade och byggda hopfällbara kajak.

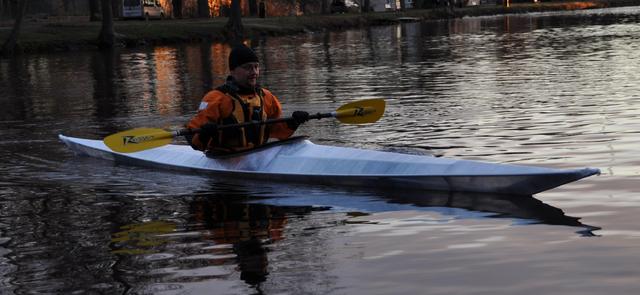

Jag rullade plastfolie runt och provpaddlade, tyvärr läckte det in vatten så provturen blev kort. Jag hann i alla fall konstatera att den uppför sig väl, lite initialrank kanske men slutstabil. Lättsvängd och hyfsat med plats i sittbrunnen. Nu är det bara att limma presenning så att den blir färdig. Sen kanske det blir att bygga en till, designen finns redan.

Om någon är intresserad av byggsättet finns beskrivningar:
http://www.yostwerks.com/MainMenu.html

/Svante


Bilagor

  • Kajak 2.jpg
    Kajak 2.jpg
    34.1 KB · Visningar: 1,639
  • Kajak 1.jpg
    Kajak 1.jpg
    29 KB · Visningar: 1,615
Ang diy faltkayak

Ser fin fint ut Mattias och Svante!
Vore kul om ni kunde berätta lite om kajakerna, vilka material ni använt, kostnad och hur ni gick till väga?
Några fallgropar man skall tänka på och vad för verktyg behövs?
Sugen på att bygga en lite större modell det kanske inte är så lämpligt hemma i lägenheten?

Jag har inte sammanställt min kostnader men jag tror det blir ca 7000 kr för materialet. Förutom detta har jag köpt en del verktyg som behövs, ca 4000 kr.

Min kajak är byggd av Ø19 mm aluminiumrör, skarvstyckena är Ø16 mm. Tvärsektionerna (spanten?) är av 12 mm polyetenskiva (HDPE), kvalitet HD300 svart UV-beständig. Den övre sittbrunnssargen är av 6 mm plastskiva och de två undre är av 12 mm.

Byggbeskrivningen på yostwerks.com funkar utmärkt att följa. Jag tycker dock att modellerna som finns där är lite för smala och har för mycket volym i fören.

När jag skulle välja modell att bygga så modellerade jag upp ett par tänkbara modeller i 3D-CAD för att se hur de såg ut. Jag tyckte bla att de var lite för små för mig så jag gjorde en egen modell. På yostwerks.com finns beskrivet hur man lägger till två extra förstärkningsrör för att göra ramen mer styv. De motverkar böjningen som blir när man sätter sig i kajaken men gör också kajaken bredare. För att få plats mer rumpan så var jag tvungen att göra en bredare modell, sen vill jag ha ordentlig plats för benen, detta gav en högre främre sittbrunnssarg.

Det största problemet med att bygga är att aluminiumrören inte passar i varandra utan anpassning. Pga toleranserna så passar inte Ø16-rören direkt inuti Ø19-rören. För att greja detta så köpte jag en ställbar brotsch och brotschade upp Ø19-rören. Det går att göra med borrmaskin eller för hand men det är jobbigt, jag hade tur och kunde använda en svarv. Efter det kapar man till skarvstycken i Ø16mm-rör och trycker i, borrar hål och nitar fast med pop-nit.
Plastskivorna borras lämpligast med kvistborr, då blir det hål med bra tolerans och ytjämnhet. Bäst är att använda pelarborr så att det blir rakt. Efter det ritar man upp konturerna och sågar ut spantkonturen med sticksåg.

Jag har ju inte kommit längre än att byggt ramen, nästa steg blir att skära till och limma presenningen.

Alu-rör: http://www.tibnor.se/ ( kolla under prislistor)
Plastskivor: http://www.packplast.se/
Rostfri tråd SS2331 för låssprintar till rören: http://www.kinnvall-ab.se/default.htm
Kvistborr: http://www.toolbox.se/produktlista.asp?path=19n-kat56n-kat57n
Rörbockare: http://www.verktygsboden.se/?id=80239
Ställbar brotsch: http://shop.otdtools.se/Shop/Index.php?sArtModelId=12242025
Presenning: http://www.tegeco.se/?gclid=CLrHqby31Z4CFReBzAodSwu24w

Tack för tipsen och länkarna! Får ta en närmare titt under Jul helgen. Var det någon av dessa program du använde? Vilket material tänkte du använda till duken och hur spänner du upp den?

Jag har använt SolidWorks för att modellera kajaken. Det är inget båt- eller kajakbyggarprogram utan ett program för mekanisk konstruktion. Jag använder det i jobbet och är van vid det. Det har sina begränsningar när det gäller ytmodellering men man kan se krökningen (kurvaturen) på kurvor och det är lätt att göra ritningar och se hur spant och rör passar ihop. Jag gjorde även en solid av kajaken för att beräkna deplacement, djupgående, vattenlinjebredd och tyngdpunkt.

Nu har jag en bra modell som är lätt att ändra på och med mindre justeringar får jag ut ritningar på en ny kajak med andra mått.

Presenningen som jag ska använda är vanlig 680 g/m2 armerad PVC-presenning som används till tält, lastbilsflak etc. Gul och blå köpte jag, det blir en svensk kajak. :)
Jag tänkte spänna ihop presenningen runt kajaken med vanliga snäppspännen för 20 mm breda polyesterband, vanliga på ryggsäckar etc. På kajakens däck tänkte jag prova att rulla ihop presenningen som man gör med vattentäta packsäckar.

Jag ska även tillägga att aluminiumrören är Ø19x1,5 och Ø16x1,5 mm.
Jag använde även Ø22x1,5 mm aluminiumrör som jag sågade bitar av och delade på mitten för låsning av spanten. Det var dock ingen smart lösning, det funkar nog bättre att pop-nita fast någon rörbit för detta. Det finns beskrivet på yostwerk.com hur man gjort.

Jag har kajaken utanför Västerås. Om någon vill kolla och diskutera så är det bara att höra av sig.

Jag har inte vägt skelettet än men jag gissar på 15-16 kg.
Med presenning så tror jag det blir ca 20 kg.
Jag ska kolla vikten nästa gång jag är vid bygget.

Oj, kajaken kändes så lätt men nu när jag vägde den så stannade vågen på 20,5 kg.
Den blir inte så lätt som jag räknat med. Jag ska fundera på rör med tunnare gods till nästa bygge.

Nu fortsätter bygget med att lägga på presenningen.

hej!
jag har självt byggt en kajak av modellen östgrönlänsk jaktkajak. det jag minns var den jobbigas biten var duka skeletet med en kraftig bomulslin duk. men det gick
