Hejsan jag har en Örnjolle som jag skulle vilja fixa till så att den blir seglingsbar, allt finns och fungerar utom centerbordet. Jag har ett i playwood som är trasigt men skulle vilja ha ett som är helt. Jag har ingen aning om hur det ska vara då jag inte är så inne i det här med segling och skulle därför uppsakkta om någon visste måtten eller kanske har en bild på ett centerbord till en örnjolle så att jag skulle kunna tillverka ett nytt och ta mig en tur med den.
Centerbord till Örnjille
- Trådstartare ErikSim
- Start datum
Vill minnas att en plastlåda till örnjolle jag sett hade alluminiumcenterbord, ett vanligt lyftbart. Mät upp centerbordslådans innermått så är det väl bara att såga ut ett ur lämplig alluminiumplåt.
go tur
go tur
Jäklar, nu blev jag nostalgisk. Jag lärde mig segla i en UÖ-förening. Vi hade en Örnjolle farsan byggt men den var vrak och jag lärde mig i optimist.
Varför man skulle vilja göra ett i alu överstiger mitt förstånd.
Jag vill minnas att örnjollens CB såg ut ungefär som optimistjollen. Rektangulärt. Så det är enkelt. Ta en lagom tjock skiva marinplywood, såga till så det går ner i centerbordstrumman och sticker ut lite lagom långt (60-80cm?) Runda framkant och fasa av bakersta decimetern eller så för att ge det lite profil och hjälpa vattnet över.
Rodret skulle jag försöka få tag på ett gammalt från en optimistjolle för att göra det enkelt för mig. Antingen malla av och i så fall kanske skala upp lite eller helt enkelt köpa ett.
Lacka dom rikligt med epoxi för att hindra vatteninträngning. Är du riktigt ambitiös lägger du ett lager glasfiberväv också, typ 190g-väv. Då lär dom bli nästan oförstörbara...
Har du kollat med Unga Örnar, de bör väl ha en ritning i arkivet någonstans?
Varför man skulle vilja göra ett i alu överstiger mitt förstånd.
Jag vill minnas att örnjollens CB såg ut ungefär som optimistjollen. Rektangulärt. Så det är enkelt. Ta en lagom tjock skiva marinplywood, såga till så det går ner i centerbordstrumman och sticker ut lite lagom långt (60-80cm?) Runda framkant och fasa av bakersta decimetern eller så för att ge det lite profil och hjälpa vattnet över.
Rodret skulle jag försöka få tag på ett gammalt från en optimistjolle för att göra det enkelt för mig. Antingen malla av och i så fall kanske skala upp lite eller helt enkelt köpa ett.
Lacka dom rikligt med epoxi för att hindra vatteninträngning. Är du riktigt ambitiös lägger du ett lager glasfiberväv också, typ 190g-väv. Då lär dom bli nästan oförstörbara...
Har du kollat med Unga Örnar, de bör väl ha en ritning i arkivet någonstans?
Här är en med Al-centerbord av svängtyp.
http://www.google.se/imgres?imgurl=...KaUa7-H5D14QTZ2oGYBg&ved=0CEsQ9QEwAw&dur=2271
Här en med sticksvärd av plywood
http://www.maringuiden.se/batguiden/;batID=1530&battypID=17
http://www.google.se/imgres?imgurl=...KaUa7-H5D14QTZ2oGYBg&ved=0CEsQ9QEwAw&dur=2271
Här en med sticksvärd av plywood
http://www.maringuiden.se/batguiden/;batID=1530&battypID=17
Hej!
Oj, jag såg inte alla kommentarer förrän nu

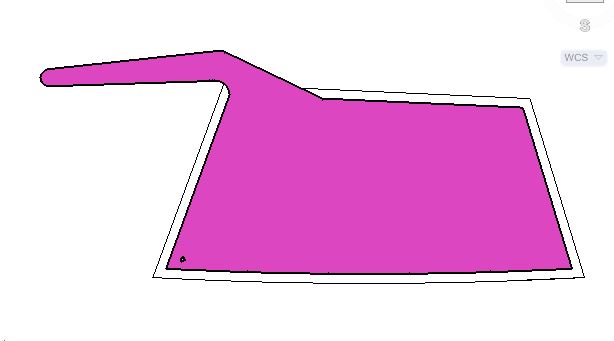

Jag har provat att kontakta alla de registrerade ägare jag hittat på maringuiden men utan svar, har även provat med diverse båtklubbar men har inte fått något där heller. Som jag förstår skall man "svänga" ned centerbordet. Jag dammade av CAD-kunskaperna i stället, och efter diverse mätande tror jag att jag fått till något som fungerar. Jag är inte klar med ritningen och har inte byggt det än men lägger upp mer info när jag gjort det. Bifogar en skärmdump så länge. Centerbordet är magenta, och lådan i jollen är ramen runt. Som jag fattar det sitter centerbordet fast i nedre vänstra hörnet, och när man fäller ner det så kommer den den som sticker ut uppe till vänster att fungera som ett stopp mot bakre delen av öppningen i jollens låda. Kan det stämma? Vad säger ni som sett detta i verkligheten?
Dan
Oj, jag såg inte alla kommentarer förrän nu
Jag har provat att kontakta alla de registrerade ägare jag hittat på maringuiden men utan svar, har även provat med diverse båtklubbar men har inte fått något där heller. Som jag förstår skall man "svänga" ned centerbordet. Jag dammade av CAD-kunskaperna i stället, och efter diverse mätande tror jag att jag fått till något som fungerar. Jag är inte klar med ritningen och har inte byggt det än men lägger upp mer info när jag gjort det. Bifogar en skärmdump så länge. Centerbordet är magenta, och lådan i jollen är ramen runt. Som jag fattar det sitter centerbordet fast i nedre vänstra hörnet, och när man fäller ner det så kommer den den som sticker ut uppe till vänster att fungera som ett stopp mot bakre delen av öppningen i jollens låda. Kan det stämma? Vad säger ni som sett detta i verkligheten?Dan
Bilagor
Örnjolle renovering
Hej!
Är båtsnickare o håller just nu på att renovera min gamla tonårsjolle.
Örnjollen gjordes tyvärr i vanlig plywood o kexade sönder om man inte skötte den med fernissa.
Har tillverkat exakt centerbord, roder med rorkult, roderplattan i aktern och lossat alla trädetaljer o gett dom ny yta. Måste säga att pollaren till skotet blir bra mycket snyggare med mahognybets. Schacklen till blocken är i mässing o blir otroligt fina med putsning.
Viktigt är att göra allt trä i marinplyfa, som är hårt o tåligt för vatten även utan fernissa...fast då förlorar man den fina glansen, (som teakdäcket på en segelbåt).
Låt bli glasfiberväv (förstör träkänslan) o använd inte epoxylack...grundstöter man o den öppnar sig går den inte att bättra på, o du måste renskrapa. Kör själv Epifanes högblank...en otroligt fin djupglans o väldigt slitstark.
Om du vill kan jag tillverka dessa delar till dig, lackade o färdiga (bult-on), men det kostar.
Hör av dig i så fall!
Gunnar Mosén
gunnar.mosen@hotmail.com
PS. Bilden du gjort är snarlik , men CB har rundade kanter o är slipade snett i bakkant för att undvika turbulens i vattnet.
Hej!
Är båtsnickare o håller just nu på att renovera min gamla tonårsjolle.
Örnjollen gjordes tyvärr i vanlig plywood o kexade sönder om man inte skötte den med fernissa.
Har tillverkat exakt centerbord, roder med rorkult, roderplattan i aktern och lossat alla trädetaljer o gett dom ny yta. Måste säga att pollaren till skotet blir bra mycket snyggare med mahognybets. Schacklen till blocken är i mässing o blir otroligt fina med putsning.
Viktigt är att göra allt trä i marinplyfa, som är hårt o tåligt för vatten även utan fernissa...fast då förlorar man den fina glansen, (som teakdäcket på en segelbåt).
Låt bli glasfiberväv (förstör träkänslan) o använd inte epoxylack...grundstöter man o den öppnar sig går den inte att bättra på, o du måste renskrapa. Kör själv Epifanes högblank...en otroligt fin djupglans o väldigt slitstark.
Om du vill kan jag tillverka dessa delar till dig, lackade o färdiga (bult-on), men det kostar.
Hör av dig i så fall!
Gunnar Mosén
gunnar.mosen@hotmail.com
PS. Bilden du gjort är snarlik , men CB har rundade kanter o är slipade snett i bakkant för att undvika turbulens i vattnet.
